Se ha visto, en entradas anteriores, que el SDSF permite una detallada monitorización tanto de las operaciones que funcionan en dicho sistema operativo, como de los recursos del propio sistema.
Dependiendo de aquello que se desee monitorizar, esta herramienta posee diferentes paneles (o pantallas) especializados. Cada una de estas pantallas posee filtros para aumentar la precisión de la monitorización.
Por otra parte, este programa también permite la gestión de algunas de las operaciones que monitoriza mediante comandos.
Evidentemente, aunque existen numerosos filtros y comandos que funcionan en todas las diferentes pantallas, existen algunos que sólo funcionan en ciertas pantallas específicas.
En esta entrada de la presente bitácora se hablará de la pantalla de impresión ["Printer panel" ("PR"), en inglés]. El mencionado panel permite al usuario visualizar información sobre las impresoras JES y las operaciones que están siendo impresas. Para JES2 muestra impresoras locales y remotas; para JES3, muestra impresoras locales.
El acceso a esta pantalla se realiza escribiendo PR en la línea de "COMMAND INPUT", y dándole entrada.
COLUMNAS DEL PANEL
Excepto la columna "NP" (donde se escriben los comandos que permiten al usuario que permiten al usuario manipular las operaciones), las columnas (de izquierda a derecha) más relevantes de la pantalla "PR" son:
| Nombre columna | Título mostrado | Descripción |
| DEVNAME | PRINTER | Nombre de la impresora. Es un campo fijo. Es ignorado si está codificado en un estado FLD o en una macro ISFFLD. |
| STATUS | Status | Estado de la impresora. |
| GROUP | Group | Grupo de dispositivos (sólo JES3). |
| SFORMS | SForms | Número de formulario de selección de impresora. |
| SFORM2-8 | SForm2-8 | Nombres de formulario de selección de impresora (sólo JES2). |
| SCLASS | SClass | Clases de salida de selección de impresora. |
| JNAME | JobName | Nombre de operación. |
| JNUM | JNum1 |
Número JES de la operación. |
| JOBID | JobID | Identificador JES de la operación o identificador del trabajo. |
| OWNERID | Owner | Identificador de usuario del propietairo de la operación activa (o valores predeterminados ++++++++ o ????????, si el identificador de usuario no está definido en RACF). |
| RECCNT | Rec-Cnt | Número de registros de modo de línea. |
| RECPRT | Rec-Prt | Número de registros de modo de línea impresos. |
| PAGECNT | Page-Cnt | Número de páginas de salida. |
| PAGEPRT | Page-Prt | Número de páginas de salida impresas. |
| JPRIO | JP | Prioridad de la operación. |
| DPRIO | DP | Prioridad de la salida del archivo. |
| OCLASS | C | Clase de salida JES. |
| SECLABEL | SecLabel | Etiqueta de seguridad del grupo de salida. |
| FORMS | Forms | Número de formulario de salida. |
| FCBID | FCB | Identificador de salida FCB. |
| UCSID | UCS | Identificador de salida UCS (cola de impresión necesaria). |
| WTRID | Writer | Identificador de salida especial del autor, o identificador del archivo (sólo JES2). |
| FLASHID | Flash | Identificador de salida flash. |
| DESTN | Dest | Nombre de impresora de destino JES (sólo JES2). |
| BURST | Burst | Indicador desencadenante 3800. |
| SEP | Sep | Separador de página entre grupos de salida (sólo JES2). |
| SEPDS | SepDS | Separador de página entre archivos. |
| PRMODE | PrMode | Modo proceso de impresora. |
| SFCBID | SFCB | Identificador de selección de impresora FCB. |
| SUCSID | SUCS | Identificador de selección de impresora UCS. |
| SWTRID | SWriter | Identificador de selección de autor (sólo JES2) |
| SFLASHID | SFlh | Identificador flash de selección de impresora 3800. |
| PRTWS | Work-Selection | Criterios de selección de trabajo de impresión. |
| SBURST | SBurst | Modo de desencadenante de selección de salida 3800. |
| SPRMODE1 | SPrMode1 | Modo 1 de proceso de selección de salida. |
| SPRMODE2 | SPrMode2 | Modo 2 de proceso de selección de salida. |
| SPRMODE3 | SPrMode3 | Modo 3 de proceso de selección de salida. |
| SPRMODE4 | SPrMode4 | Modo 4 de proceso de selección de salida. |
| SDESTN1 | SDest1 | Nombre 1 de destino de selección de impresora (sólo JES2). |
| SDESTN2 | SDest2 | Nombre 2 de destino de selección de impresora (sólo JES2). |
| SDESTN3 | SDest3 | Nombre 3 de destino de selección de impresora (sólo JES2). |
| SDESTN4 | SDest4 | Nombre 4 de destino de selección de impresora (sólo JES2). |
| SJOBNAME | SJobName | Nombre de operación de selección de impresora (sólo JES2). |
| SOWNER | SOwner | Identificador de creador de la selección de impresora (usado con los criterios de la selección del trabajo CREATOR). (Sólo JES2) |
| SRANGE | SRange | Rango de número de operación de selección de impresora (sólo JES2). |
| SEPMK | M | Control de formularios de marca 3800. |
| NPRO | NPro | Tiempo de ejecución sin proceso en segundos (sólo FSS; esta columna no está destacada cuando está activa la impresora). |
| MODE | Mode | Modo de control de la impresora (sólo FSS). |
| CKPTLINE | CkptLine | Número de líneas por página lógica (sólo JES2). |
| CKPTREC | CkptRec | Número de registros lógicos por punto de control (sólo JES3). |
| CKPTPAGE | CkptPage | Número de páginas lógicas por punto de control. |
| CKPTSEC | CkptSec | Intervalo predeterminado de punto de control (3800-FSS) en segundos. |
| CKPTMODE | CkptMode | Indicador de modo de punto de control (obtener puntos de control basados en páginas o en segundos). |
| CPYMOD | CpyMod | Identificador de módulo de modificación de copia para la impresora 3800. |
| UNIT | Unit | Nombre de unidad de impresión. |
| PSEL | PSel | Opción preselección (sólo JES2). |
| OGNAME | O-Grp-N | Nombre de grupo de salida para la operación activa en la impresora (sólo JES2). |
| LINELIM | Line-Limit | Límite de línea de impresión ("m-n"; un "*" indica valor máximo; sólo JES2). |
| PAGELIM | Page-Limit | Límite de páginas de impresión ("m-n"; no se muestra para impresoras remotas; sólo JES2). |
| DEVFCB | DFCB | Nombre FCB de dispositivo predeterminado o RESET. |
| PSETUP | Setup | Modo de configuración de la impresora. |
| COPYMARK | CopyMark | Indicador Copymark (muestra sólo las impresoras controladas por no impacto o FSS). |
| PAUSE | Pau | Modo pausa (no mostrado para impresoras remotas). |
| PSPACE | K | Espacio de impresión (no mostrado para impresoras remotas; sólo JES2). |
| PTRACE | Tr | Seguimiento de la impresión. |
| SEPCHARS | SepChar | Valor de separador de caracter (no mostrado para impresoras remotas; sólo JES2). |
| UCSVERFY | UCSV | Opción de verificación UCS (no mostrado para impresoras remotas; sólo JES2). |
| DEST | Rmt1 | Ruta de impresión JES (sólo JES2). |
| NODE | Node1 | Nodo de impresión JES (sólo JES2). |
| FSSNAME | FSSName | FSS definido para la impresora. |
| FSSPROC | FSSProc | Nombre del proceso usado para iniciar el FSS. |
| FSATRACE | FSATrace | Rastro rodante interno para una impresora FSS (sólo JES). |
| SYSNAME | SysName | Nombre del sistema. |
| DSYSID | SysID | Nombre de miembro JES (sólo JES2). |
| JESNAME | JESN | Nombre de subsistema JES. |
| JESLEVEL | JESLevel | Nivel JES |
| DEVSECLB | DSecLabel | Etiqueta de seguridad del dispositivo (sólo JES2). |
| JTYPE | Type | Tipo de espacio de dirección. |
| OGID1 | OGID1 | Identificador 1 de grupo de salida para operaciones en impresora (sólo JES2). |
| OGID2 | OGID2 | Identificador 2 de grupo de salida para operaciones en impresora (sólo JES2). |
| PTRANS | Trans | Transferencia de datos. |
| TRKCELL | TrkCell | Desenvuelve la celda de seguimiento entera (sólo JES2). |
| NEWPAGE | NewPage | Tiene en cuenta controles como "saltar un canal" (sólo JES2). |
| HONORTRC | HonorTRC | Palabra clave honor TRC en JCL (sólo JES2). |
| SVOL | SVol1 | Bobina de volúmenes para selección de trabajo (sólo JES2) . |
| SVOL2 | SVol2 | Bobina de volumen 2 para selección de trabajo (sólo JES2) . |
| SVOL3 | SVol3 | Bobina de volumen 3 para selección de trabajo (sólo JES2) . |
| SVOL4 | SVol4 | Bobina de volumen 4 para selección de trabajo (sólo JES2) . |
| CHAR1 | Char1 | Tabla 1 de estructura de caracter. |
| CHAR2 | Char2 | Tabla 2 de estructura de caracter. |
| CHAR3 | Char3 | Tabla 3 de estructura de caracter. |
| CHAR4 | Char4 | Tabla 4 de estructura de caracter. |
| FSASYSNM | FSASysNm | Sistema MVS donde está activo FSA. |
| DSPNAME | DSPName | Nombre de programa de soporte dinámico (sólo JES3). |
| DEVTYPE | DevType | Nombre de tipo de dispositivo (sólo JES3). |
| SDEST1 | SRout11 | Selección de destino 1 (sólo JES2). |
| SDEST2 | SRout21 | Selección de destino 2 (sólo JES2). |
| SDEST3 | SRout31 | Selección de destino 3 (sólo JES2). |
| SDEST4 | SRout41 | Selección de destino 4 (sólo JES2). |
| SNODE1 | SNode11 | Selección de nodo 1 (sólo JES2). |
| SNODE2 | SNode21 | Selección de nodo 2 (sólo JES2). |
| SNODE3 | SNode31 | Selección de nodo 3 (sólo JES2). |
| SNODE4 | SNode41 | Selección de nodo 4 (sólo JES2). |
| LINELIML | Line-Lim-Lo | Límite de líneas impresas, mínimo. |
| LINELIMH | Line-Lim-Hi | Límite de líneas impresas, máximo. |
| PAGELIML | Page-Lim-Lo | Límite de páginas impresas, mínimo. |
| PAGELIMH | Page-Lim-Hi | Límite de páginas impresas, máximo. |
| DGRPY | DGrpY | El dispositivo no puede procesar archivos destinados por cualquier dispositivo local (sólo JES3). |
| DYNAMIC | Dyn | El dispositivo puede iniciarse dinámicamente (sólo JES3). |
| OPACTLOG | OpLog | Los comandos del operador se registrarán en la salida del dispositivo modificado el mensaje "IAT7066" o "IAT7067" (dispositivos FSS; sólo JES3). |
| CGS | CGS | Almacenamiento de generación de caracter (sólo JES3). |
| BURSTPAGE | B | Desencadenante (sólo JES3). |
| PDEFAULT | PDefault | Predeterminados que podrían ser aplicados si no están definidos en el JCL de la operación (sólo JES3). |
| COPIES | Copies | Recuento de copias (sólo JES3). |
| CLEAR | CB | Indicador del procesamiento limpio de la impresora (sólo JES3). |
| TRC | TRC | Tabla de referencia de caracter (sólo JES3). |
| HFCB | HFCB | Uso designado al FCB hasta que se cambie el estado (sólo JES3). |
| HCCHARS | HChars | Uso designado al CHARS hasta que se cambie el estado (sólo JES3). |
| HUCS | HUCS | Uso designado al UCS hasta que se cambie el estado (sólo JES3). |
| HCPYMOD | HCpyMod | Uso designado al modo de copia hasta que cambie el estado (sólo JES3). |
| HFLASH | HFlash | Uso designado al Flash hasta que cambie el estado (sólo JES3). |
| HBURST | HBurst | Uso designado al desencadenante hasta que cambie el estado (sólo JES3). |
| HFORMS | HForms | Uso designado a formularios hasta que cambie el estado (sólo JES3). |
| ASIS | AsIs | Datos impresos enviados como es (sólo JES2). |
| CCTL | CCtl | Flujo de control de transporte de datos. |
| CMPCT | Cmpct | Compactación para perforaciones remotas SNA. |
| COMP | Comp | Compresión. |
| COMPAC | Compact | Nombre de tabla de compactación para perforaciones remotas SNA . |
| FCBLOAD | FCBl | JES cargará FCB. |
| LRECL | LRecL | Longitud de registro lógico. |
| SUSPEND | Sus | Capacidad de suspensión/interrupción (sólo JES2). |
| SELECT | Select | Salida enviada al tipo de dispositivo y subdirección. |
| 1 No incluida en la lista de campos predeterminados. | ||
 |

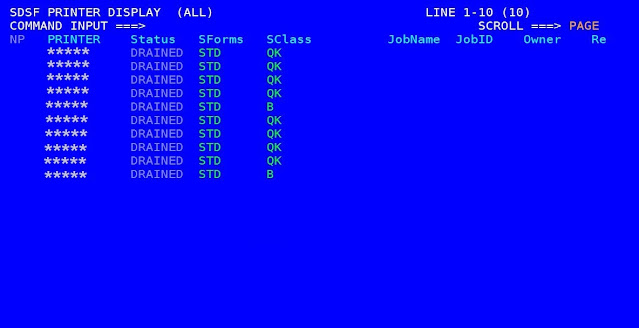

| Ejemplo de panel "PR". |
PARÁMETROS
El uso de los parámetros en esta pantalla, como de costumbre, permite al usuario precisar los datos de la misma. Cuando PR se emplea sin parámetros, se mostrará la información acerca de todas las impresiones.
El comando posee la siguiente sintaxis:
PR <printer-list>
Este comando sólo tiene el parámetro printer-list, que se utiliza con hasta cuatro de las siguientes opciones (cualquier combinación):
- Número: Un identificador de impresión local ("1" a "32767").
- Número-rango: Un rango de impresión local ("1" a "32767").
- Rnúmero: "R" seguido de una localización remota ("1" a "32767").
- Rnúmero-rango: "R" seguido de un rango de localizaciones remotas ("1" a "32767").
- LCL: Todas las impresiones.
- RMT: Todas las impresiones remotas.
 |
| Ejemplo de salida de "PR LCL". |
COMANDOS
Además de los vistos anteriormente, en esta pantalla existen los siguientes comandos para interactuar con las cadenas y otra información mostrada (todos ellos se escriben en la columna "NP", en la fila correspondiente a la operación sobre la que se va a actuar):
- //: Bloquea la repetición (se escribe en la primera y en la última de las filas procesadas).
- =: Repite el comando anterior o lo sobreescribe.
- +(n): Expande la columna "NP" ("n" es 4-20). Se emplea RESET para restablecerla.
- %(exec): Activa el ejecutable REXX (sólo en ISPF).
- /: Muestra los valores de la columna para la fila (sólo en ISPF).
- B: Retrocede la impresión. Posee los siguientes parámetros (opionales en JES2 y necesarios en JES3): "número" [número de páginas (sólo JES2)], "C" (punto de control más reciente), "Cnúmero" [anterior al punto de control más reciente (páginas en JES2, líneas en JES3)], "CnúmeroP" [páginas antes del punto de control más reciente (sólo JES3)], "D" (parte superior del archivo actual), "N" [último punto de control anotado internamente (sólo JES3)], "Nnúmero" [líneas anteriores al último punto de control anotado internamente (sólo JES3)], "NnúmeroP" [páginas anteriores al último punto de control anotado internamente (sólo JES3)].
- C: Limpia la salida de impresión de una impresora.
- CG: Cancela sólo la salida destinada para ese dispositivo para la operación actual (sólo JES3)].
- CP: Detiene la actividad impresora y determina la página o registra la posición de un archivo que está siendo procesado (sólo JES3).
- CT: Detiene la impresión automáticamente en cuanto se cancela la actividad actual (sólo JES3).
- D: Muestra información. Se puede añadir "L" (muestra la forma desplegada de la información).
- E: Reinicia una impresora. Se pueden utilizar uno o varios de los siguientes parámentros (sólo JES3): "A" (modo automático. Mútuamente excluyente con "M"), "D" (activa el modo diagnóstico. Mútuamente excluyente con "X"), "H" (suspende la activdad en el fichero actual y lo pone en estado de espera), "J" (reencola todos los archivos de la operación actual), "L" (recarga el búfer FCB y UCS/CHARS), "M" (modo manual. Mútuamente excluyente con "A"), "R" (solicita que se realice un pase de planificación), "T" (finaliza automáticamente una vez que la operación actual es replanificada), "X" (desactiva el modo diagnóstico. Mútuamente excluyente con "D").
- F: Adelanta espacio a la impresión. Posee los siguientes parámetros (opionales en JES2 y necesarios en JES3): "número" [número de páginas (JES2) o de líneas (JES3)], "C" (punto de control más reciente), "Cnúmero" [desde el punto de control más reciente (páginas en JES2, líneas en JES3)], "CnúmeroP" [páginas desde del punto de control más reciente (sólo JES3)], "D" (parte superior del archivo actual), "N" [último punto de control anotado internamente (sólo JES3)], "Nnúmero" [líneas desde el último punto de control anotado internamente (sólo JES3)], "NnúmeroP" [páginas desde el último punto de control anotado internamente (sólo JES3)].
- I: Interrumpe una impresión (sólo JES2).
- F: Fuerza la terminación del FSS.
- P: Detiene una impresión (sólo JES2).
- S: Inicia una impresión. Posee los siguientes parámetros (sólo JES3): "A" (modo automático. Mútuamente excluyente con "M"), "D" (activa el modo diagnóstico. Mútuamente excluyente con "X"), "M" (modo manual. Mútuamente excluyente con "A"), "T" (finaliza después de que se imprime la salida), "X" (desactiva el modo diagnóstico. Mútuamente excluyente con "D").
- V: Cambia la impresora a en línea (sólo JES3).
- VF: Cambia la impresora a fuera de línea (sólo JES3).
- X: Invoca a un autor (sólo JES3). Posee los siguientes parámetros: "D" (activa el modo diagnóstico. Mútuamente excluyente con "X"), "R" (suspende la salida del autor hasta que el dispositivo está disponible), "T" (finaliza después de que se imprime la salida), "X" (desactiva el modo diagnóstico. Mútuamente excluyente con "D").
- Z: Para una impresión activa (sólo JES2).
 |
| Ejemplo de comando "D" (entrada). |
 |
| Ejemplo de comando "D" (salida). |
Espero que la presente entrada haya sido de interés del lector. De ser así, aguardo que el lector la comente y/o la comparta, por favor.
